Инструкция

По наладке пульта управления в режиме программирования

 Программирование пульта

  1. Для перевода пульта в режим программирования необходимо:
    • Отключить питание пульта автоматом питания или кнопкой аварийного останова
    • Открутить и перевернуть панель управления

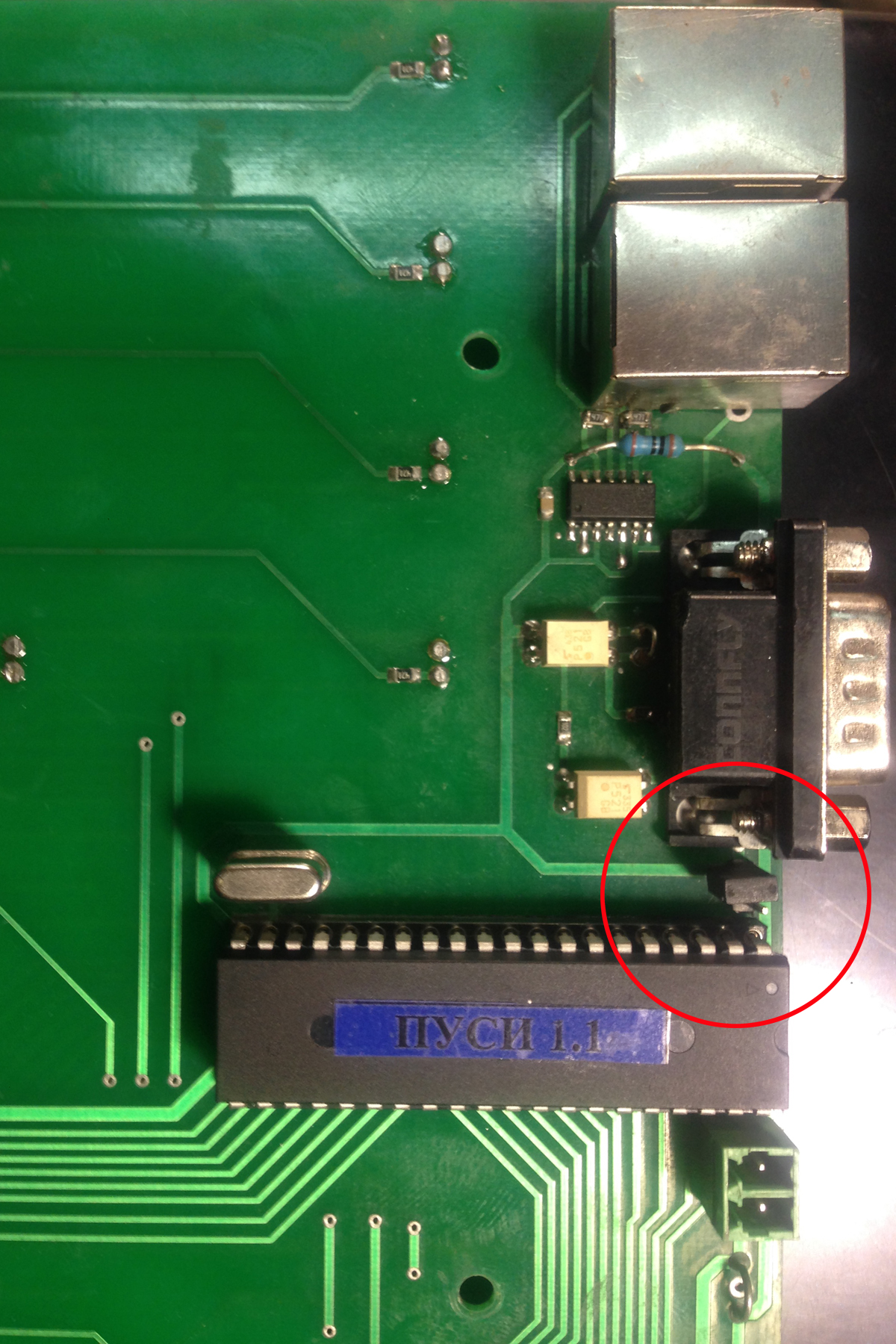

    • На плате панели управления одеть съемный контакт (джамп)
    • Перевернуть панель управления в исходное состояние
    • Включить питание автоматом питания или кнопкой аварийного останова. В режиме программирования  горит светодиод над кнопкой д/з
  2. В режиме программирования  для сброса всех настроек (если необходимо) – нажать кнопку «Сеть выкл»
  3. В режиме программирования  для изменения времени задержки пуска (предпусковой сигнализации) бетоносмесителя (бетоносмесителей) и  наклонного конвейера (если он есть)  – нажать кнопку соответствующую выбираемому механизму: «Пуск» (при этом загорается светодиод) – значение 3 секунды, «Стоп» (при этом гаснет светодиод) - значение 5 секунд.
  4. В режиме программирования  для установки фиксации нижних затворов в открытом положении нажать на кнопку соответствующего нижнего затвора (НЗ). При включении фиксации – светодиод НЗ загорается.
  5. В режиме программирования  для установки вибраторов на необходимую фракцию инертных – нажать кнопку вибратора и, удерживая ее, нажимать кнопки фракций, на которые установлены вибраторы в последовательности, соответствующей номерам вибраторов.
  6. В режиме программирования  для установки фискального режима (когда невозможна работа пульта без включенной программы на компьютере) нажать кнопку «А» (Автомат). При этом загорается светодиод над кнопкой «А». Для снятия режима – нажать кнопку «Р» (Ручной). При этом гаснет светодиод над кнопкой «А».
  7. Для перевода пульта из режима программирования в обычный режим необходимо:
    • Отключить питание пульта автоматом питания или кнопкой аварийного останова
    • Перевернуть панель управления
    • На плате панели управления снять съемный контакт (джамп)
    • Перевернуть панель управления в исходное состояние и прикрутить ее
    • Включить питание автоматом питания или кнопкой аварийного останова.
